图纸来了：吸尘器（共18张高清图纸）（2022年江苏省职业院校技能大赛）

  • 发布时间： 2025-10-21

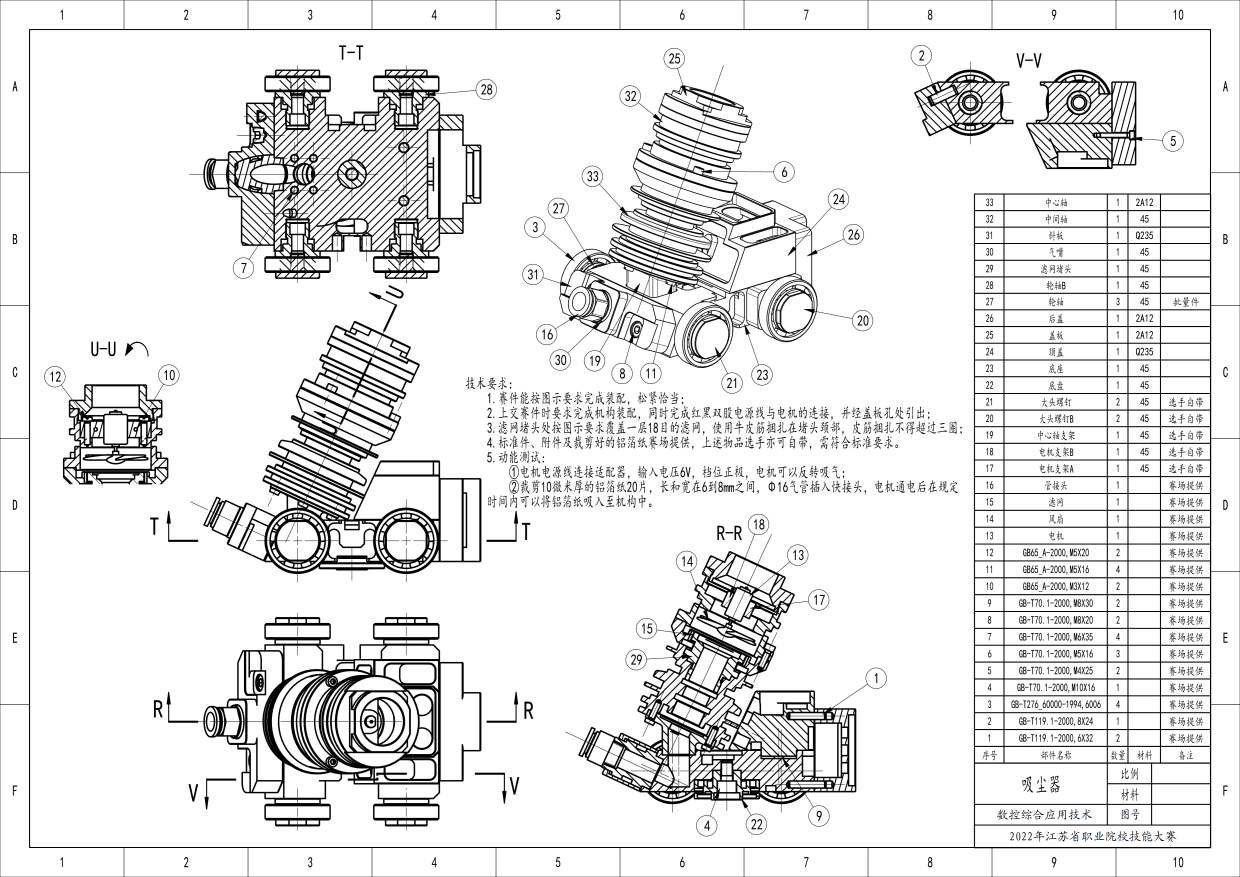

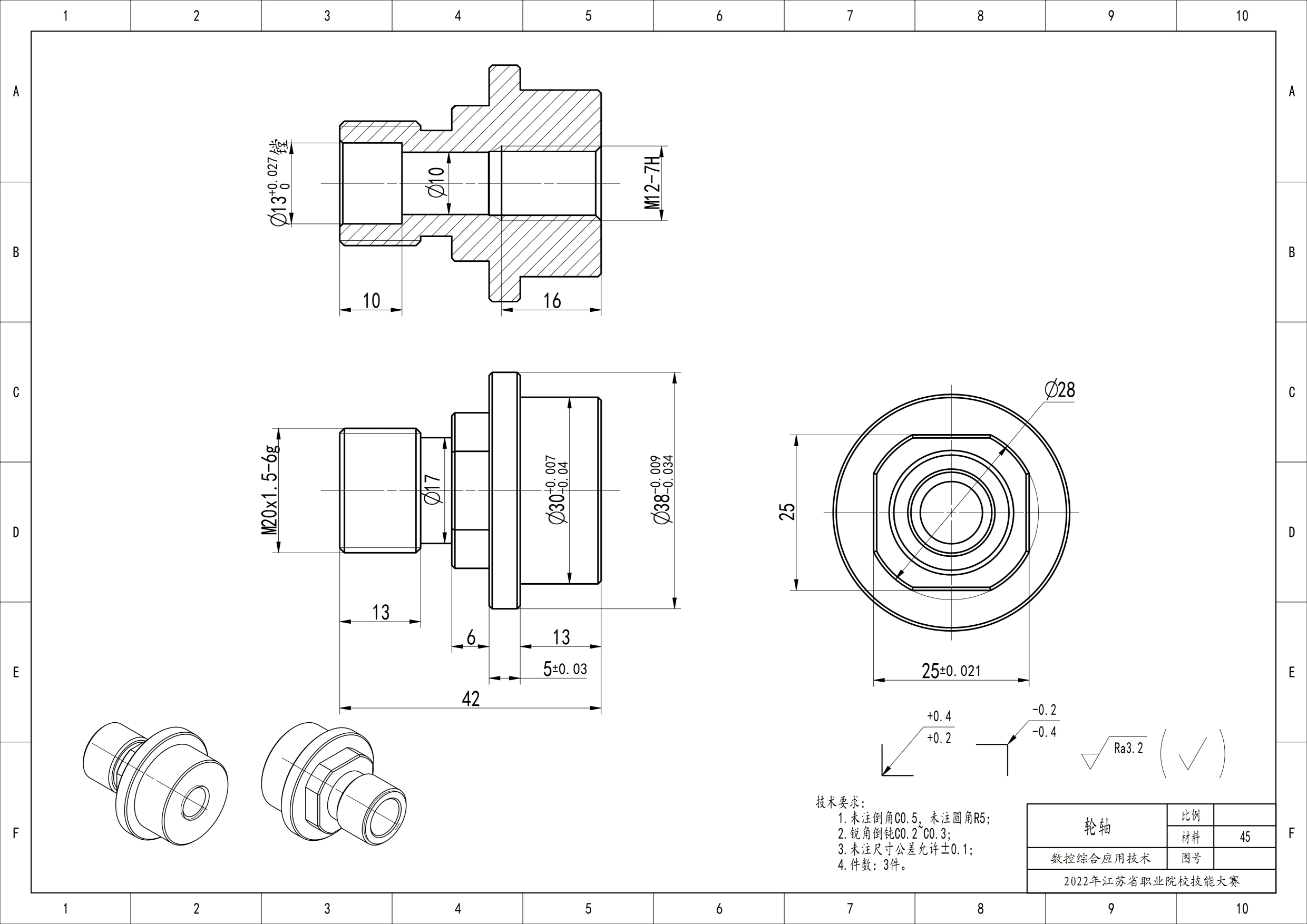

图纸来了：吸尘器（共18张高清图纸）

其中：
1-12#使用的都是GB标准件，不需要绘制。
13#电机、14#风扇、15#滤网、16#管接头 ：没有提供图纸，需要自己设计。

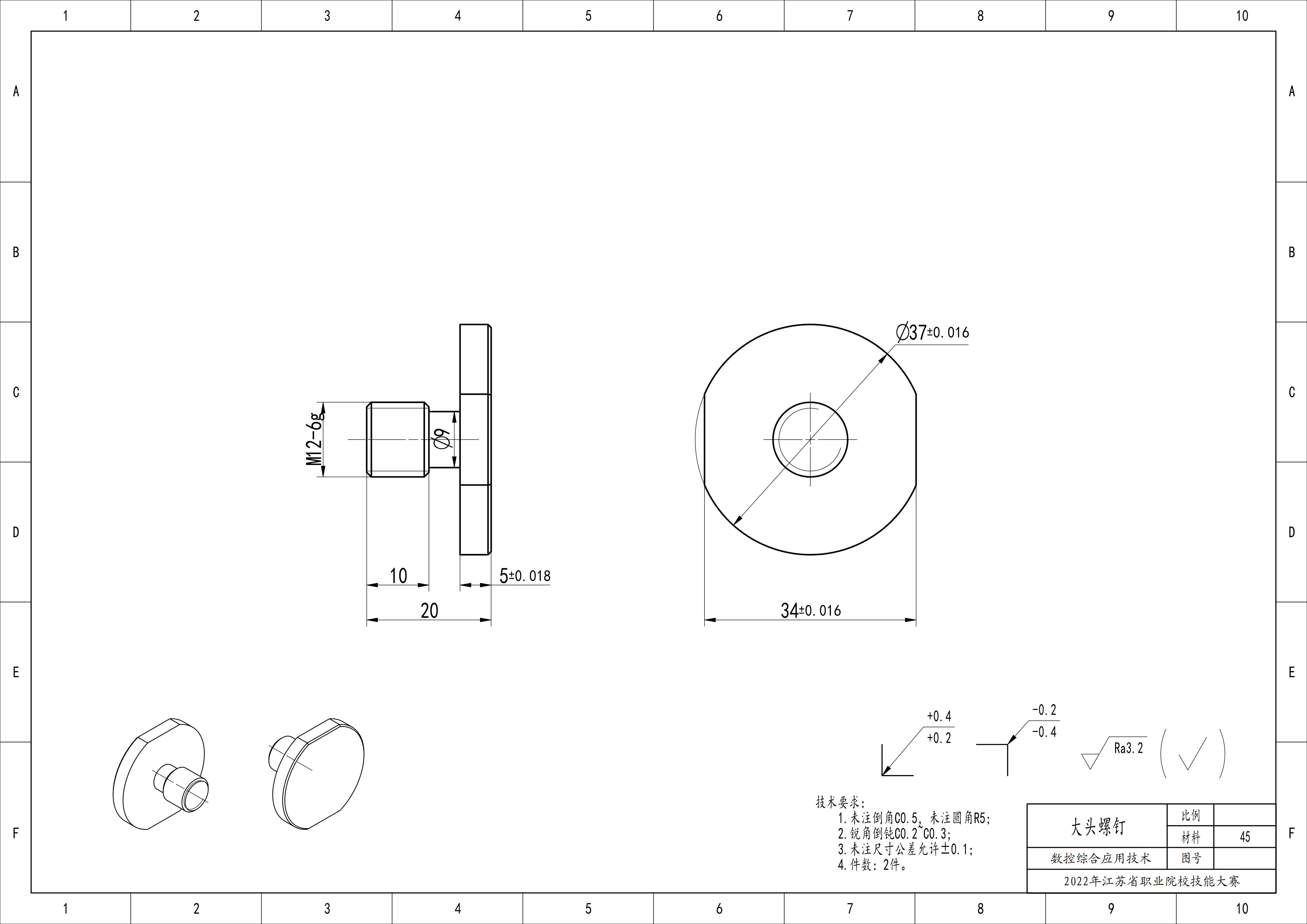

6

2

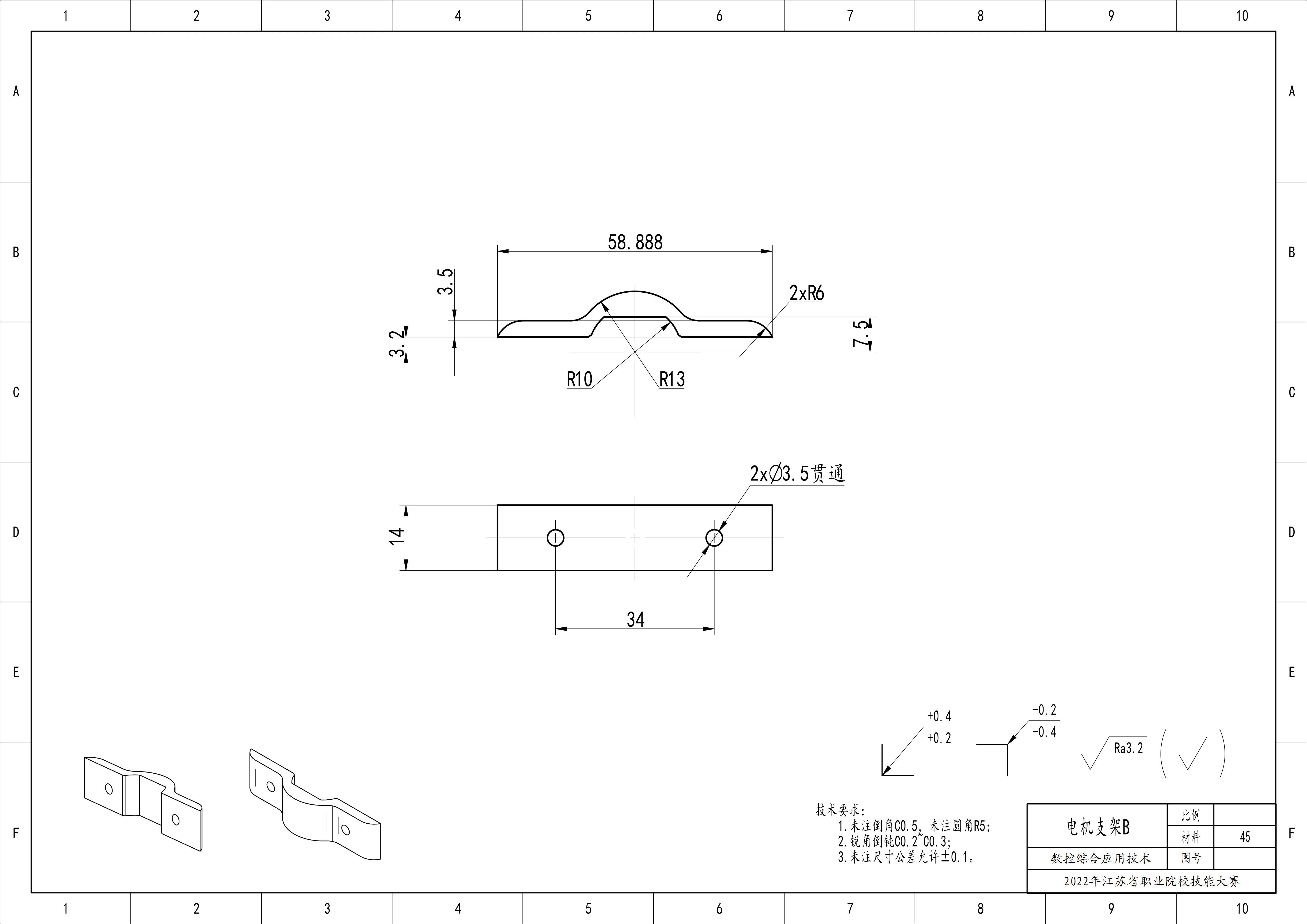

3

5

13

15

1

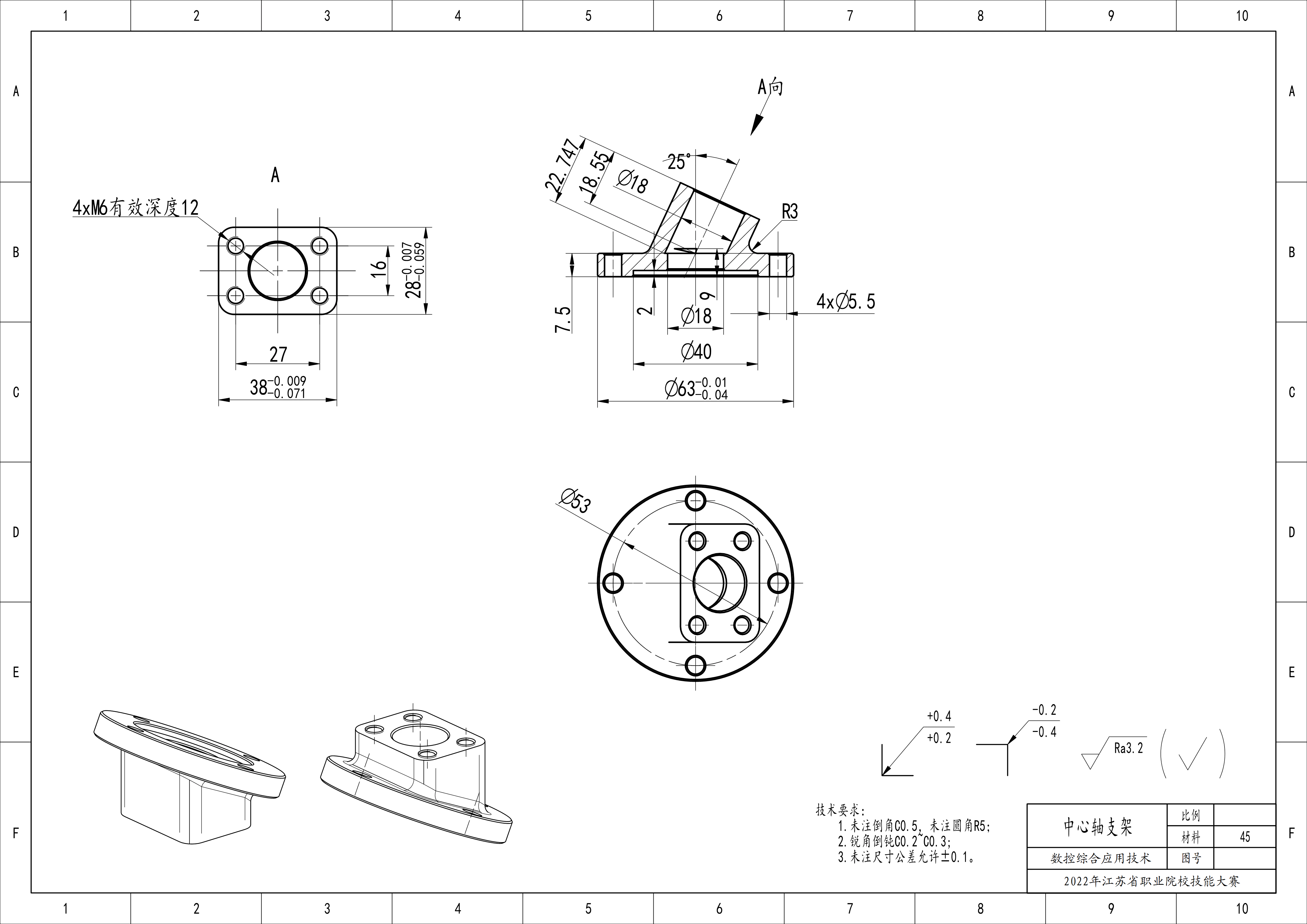

4

5

7

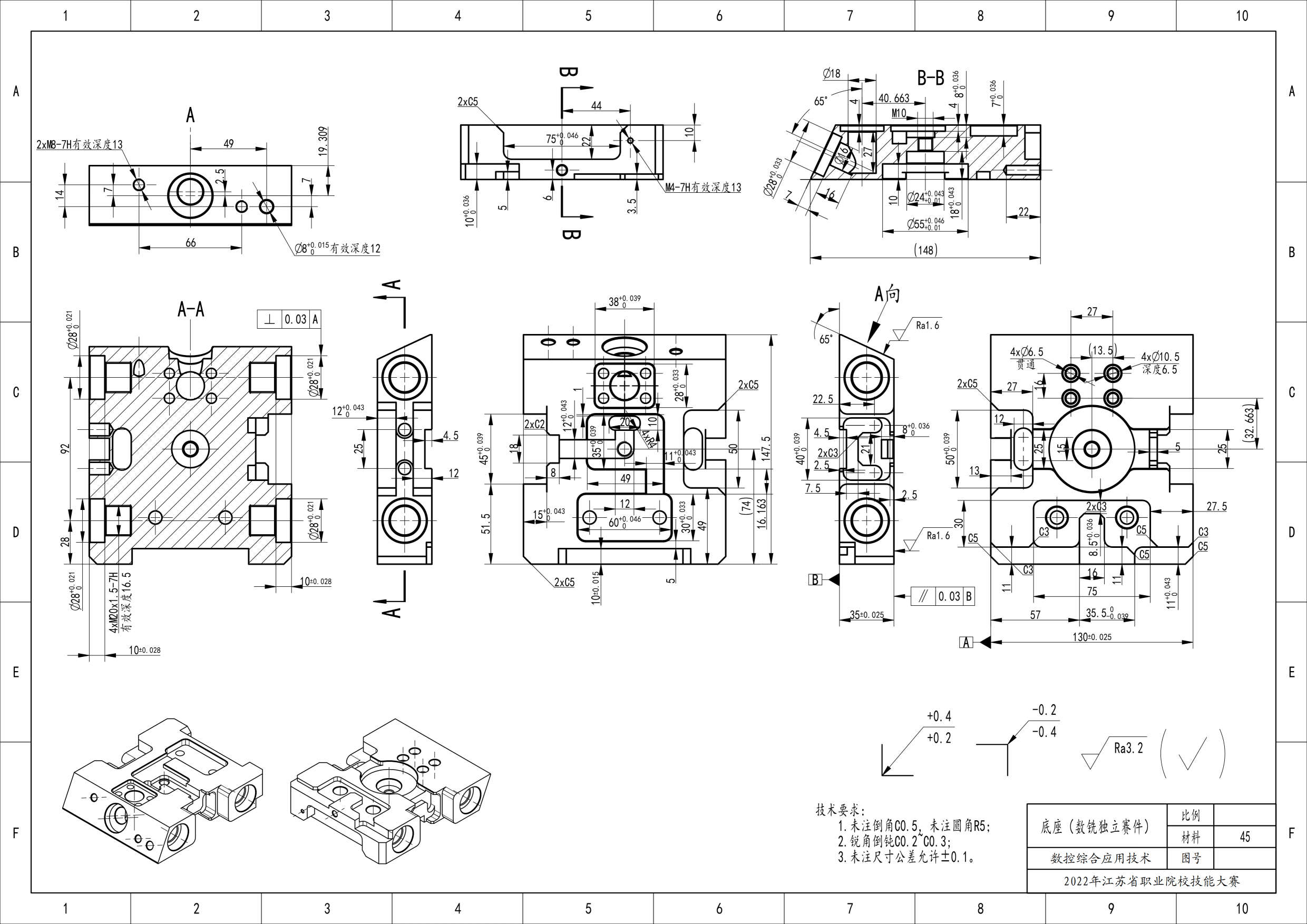

8

9

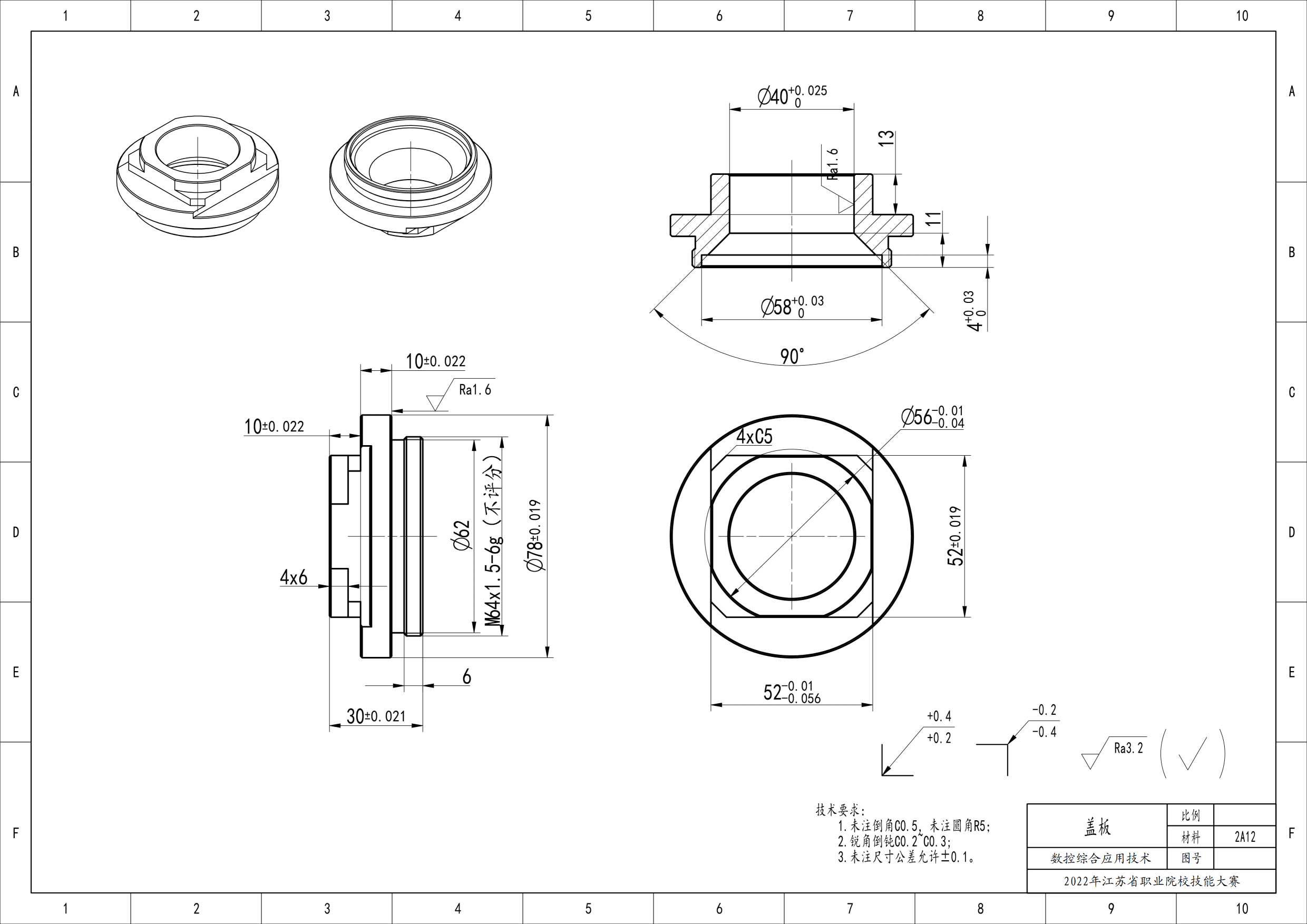

10

12

13

14

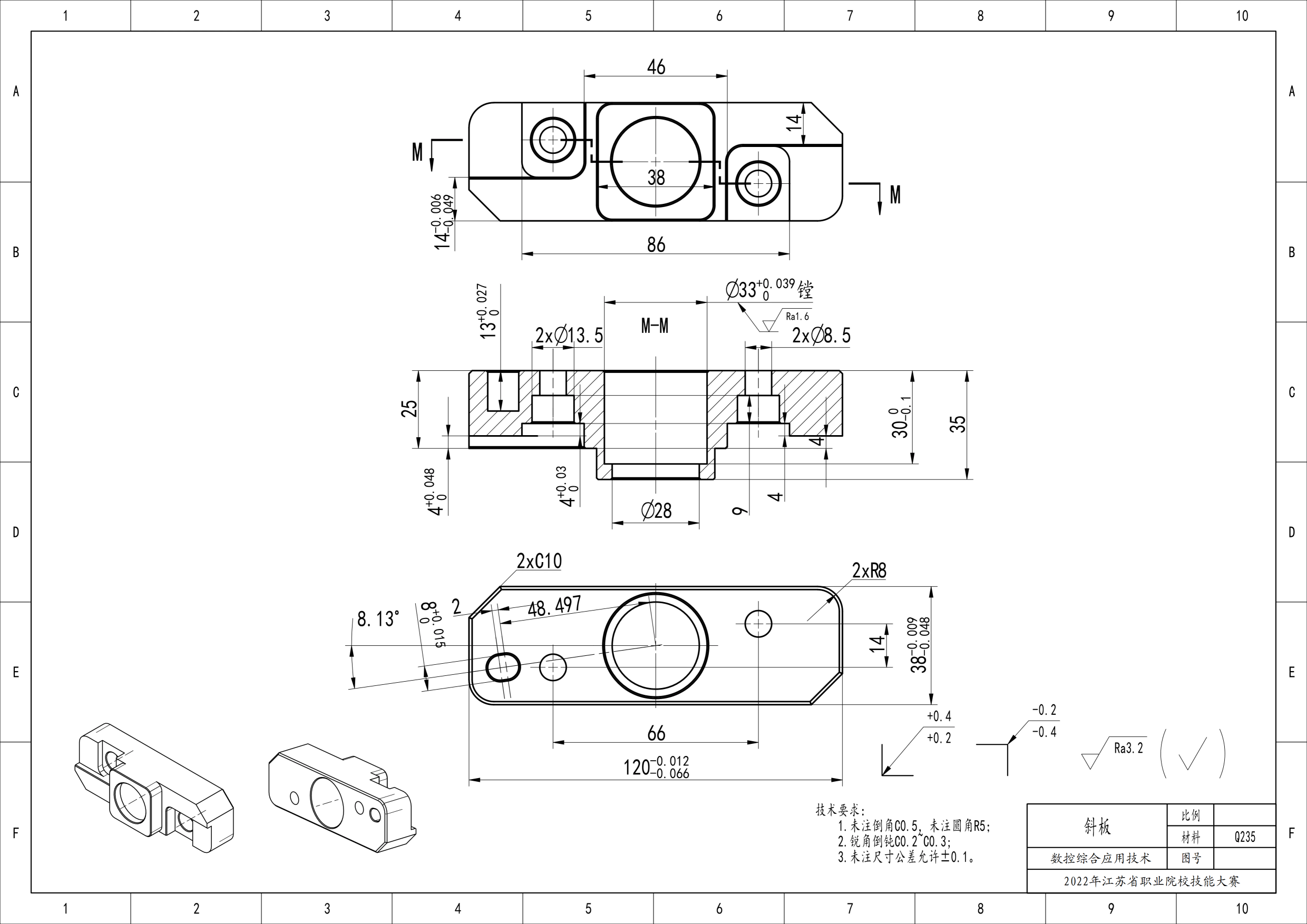

16

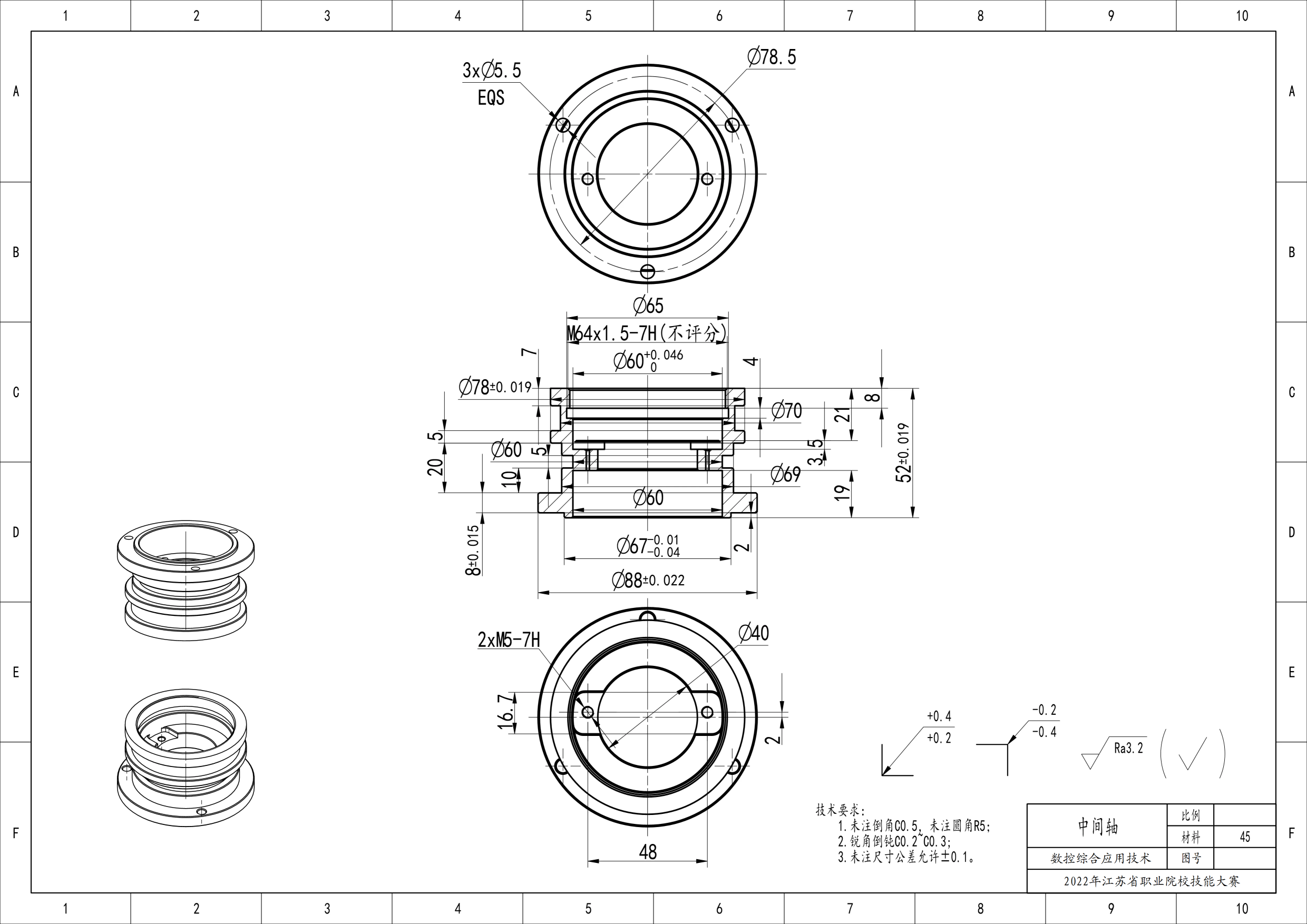

17

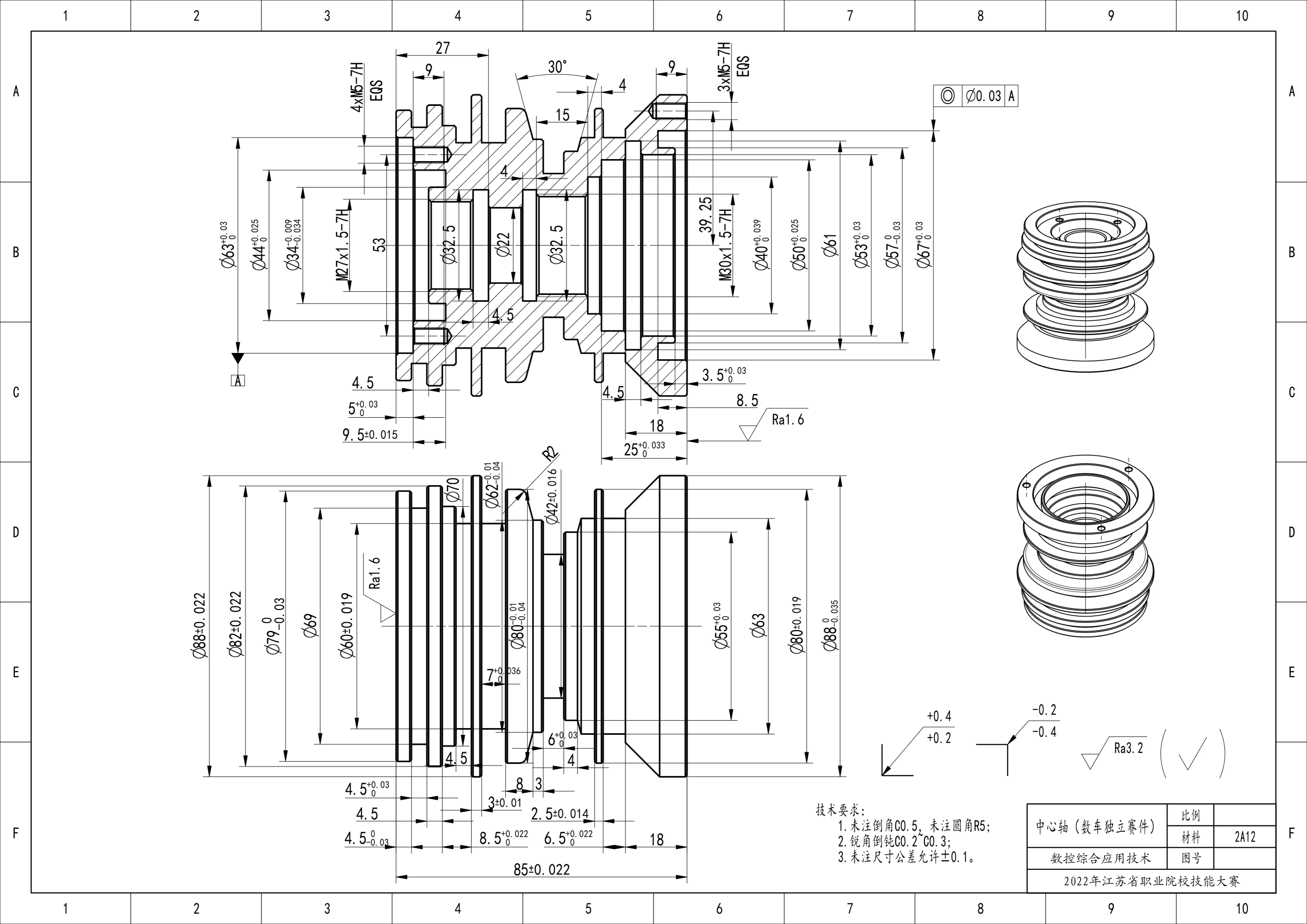

18
